La guía de referencia definitiva sobre orugas de caucho JOHN DEERE®
Tabla de contenido
I. Introducción y terminología de la vía
Las operaciones agrícolas en todo el mundo son únicas. Trabajando en estrecha colaboración con propietarios de tractores de orugas y cosechadoras, hemos creado una amplia gama de orugas que se adapta a prácticamente cualquier aplicación. Esta guía le ayudará a comprender mejor la gama completa de orugas para tractores y le ofrecerá recomendaciones útiles para el mejor uso de cada tipo.
Todas las orugas de tractor son construidas por nosotros mediante un proceso de fabricación exclusivo que mantiene cada componente en su lugar, lo que da como resultado una oruga más fuerte.
Para elegir la mejor pista para su operación, considere cuidadosamente sus aplicaciones:
■ Patrones de recorte
■ Condiciones típicas del campo, tipos de suelo y terreno
■ Implementos utilizados
■ Cantidad de viajes por carretera
Con el conocimiento de sus condiciones y aplicaciones locales, podemos ayudarlo a utilizar esta guía para encontrar la mejor pista para su operación.
I.1 Terminología de la trayectoria agrícola
Nuestras orugas se construyen con una combinación de caucho natural y sintético, junto con capas de refuerzo de acero y cables principales de bobinado continuo. Los cables principales proporcionan resistencia a la tensión de la oruga. Las capas diagonales y de refuerzo protegen los cables principales, proporcionan alineación interna de la oruga y aumentan la rigidez lateral para distribuir mejor las cargas a lo largo del ancho de la oruga. Las barras de la banda de rodadura tienen formas específicas, cada una de las cuales ofrece una ventaja distintiva en rendimiento para aplicaciones específicas.

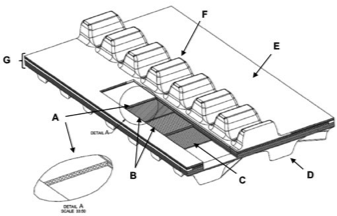

Impulso positivo
A: Cables principales B: Capas de alineación
C: Capas de refuerzo D: Barra de rodadura
E: Superficie interior (ID) F: Orejeta de accionamiento G: Carcasa

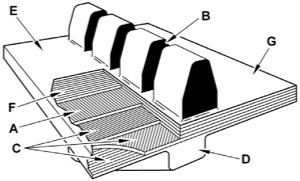

Transmisión por fricción
A: Cable principal B: Orejeta guía o de accionamiento
C: Capas diagonales de diámetro exterior (OD) (para protección y alineación del cable) D: Barra de rodadura
E: Diámetro interior (DI) de la superficie de la pista F: Diámetro interior (DI) de la capa diagonal (para protección del cable) G: Cadáver
II. DIRECTRICES DE OPERACIÓN DE LA MÁQUINA DE ORUGAS
II.1 Rodaje de vías nuevas
Las orugas deben operarse en suelo seco lo antes posible después de su instalación. Las guías y los tacos de transmisión, especialmente en máquinas nuevas, se benefician de un rodaje correcto. Un rodaje correcto, mediante la introducción inmediata de la oruga en suelo seco, ayuda a reducir la generación inicial de calor. Los componentes de la oruga se someten a un proceso de pulido durante el período de rodaje. Durante este tiempo, se produce un desgaste de rebabas en los bordes de las ruedas y se desarrolla una interfaz lisa entre el acero y el caucho. Las superficies de caucho nuevas se benefician del contacto frecuente con el suelo, que actúa como lubricante seco, facilitando un rodaje suave y minimizando el calor durante las actividades de rodaje. Un rodaje inadecuado puede provocar rayones y un mal aspecto en los laterales de la guía o las orejetas de arrastre. Esto se pulirá una vez que se reanuden los procedimientos de rodaje adecuados. Se deben evitar distancias de transporte significativas antes de la introducción en el campo, ya que podrían producirse daños por calor en la oruga y los componentes del sistema.
II.2 Mantener la alineación de la vía
La alineación de las orugas debe revisarse periódicamente (según las instrucciones del manual del operador de la máquina), especialmente durante el rodaje. La alineación puede cambiar a lo largo de la vida útil de la máquina debido al desgaste de las orugas o de sus componentes. Una desalineación significativa puede provocar calentamiento y un desgaste acelerado en un lado de la guía o del tetón de transmisión, así como daños por calor en los rodillos intermedios y las ruedas motrices.
La forma más común de verificar la alineación es usar una cuña para comprobar la holgura de la guía o de la orejeta de transmisión con los rodillos intermedios delanteros, conduciendo una distancia fija y deteniéndose en una superficie plana y dura. Consulte el manual del operador de su máquina para conocer los procedimientos adecuados para comprobar y ajustar la alineación en su plataforma específica.
La diferencia de temperatura entre la superficie interior y exterior de una guía o tetón de accionamiento también puede utilizarse como paso secundario para refinar la alineación, si es necesario. Sin embargo, es aceptable que quede cierta diferencia de temperatura una vez que la máquina supere la comprobación de calzos. Mientras la diferencia de temperatura se mantenga por debajo de 20 °C (40 °F), medida durante el transporte por carretera, no debería ser necesario realizar ningún otro ajuste de alineación.
II.3. Técnicas operativas correctas
Las orugas tienen mayor capacidad de tracción, por lo que es recomendable reducir la carga a bajas velocidades. Las orugas ofrecen un deslizamiento mucho menor en operaciones de alto par a baja velocidad. Siga las instrucciones del manual del operador y manténgase por encima de la velocidad mínima para operar a plena carga. Nunca exceda el peso máximo lastrado para obtener mayor tracción en marchas bajas.
Utilice cantidades adecuadas de lastre
Lastres el tractor para lograr un deslizamiento mínimo de 2-5% en condiciones de tracción intensa. Además, el mejor rendimiento de la oruga se obtiene con una distribución uniforme del peso a lo largo de toda su longitud. Un lastre adecuado reduce el desgaste de la banda de rodadura, prolonga la vida útil de los componentes de rodadura, reduce la compactación y mejora la conducción y el rendimiento en los giros.
Mantener la tensión correcta de la oruga
En un sistema de tracción por fricción, una tensión adecuada de la oruga es fundamental para lograr el máximo rendimiento de tracción. Una tensión inadecuada puede permitir que se acumule más material entre la oruga y las ruedas, lo que puede provocar que las ruedas de tracción patinen y aumentar la posibilidad de descarrilamiento.
Mantener el material fuera de la pista
Los sistemas de orugas están diseñados para permitir el paso de cierta cantidad de material entre la rueda motriz y la oruga. Sin embargo, los objetos incompresibles pueden causar una carga localizada muy alta en la oruga, lo que puede provocar astillas, fragmentos y desgarros en los componentes de la oruga y del tren de rodaje. Además, la acumulación excesiva de material en el tren de rodaje puede provocar que el sistema tensor pierda el retroceso. Si se agota el retroceso, pueden producirse desgarros en la oruga. Si un tractor se atasca, siempre excave el tren de rodaje y tire de la máquina hacia atrás para evitar dañar la oruga.
Tenga cuidado al cruzar zanjas o transiciones
Las máquinas de orugas requieren ciertas maniobras que deben abordarse con precaución. Un ejemplo es la transición de una zona inclinada a una llana, especialmente si se realiza en diagonal. Si se intenta un giro dinámico durante la transición, el riesgo de descarrilamiento es mayor. Opere a baja velocidad y evite girar para minimizar el riesgo de descarrilamiento en estas situaciones.

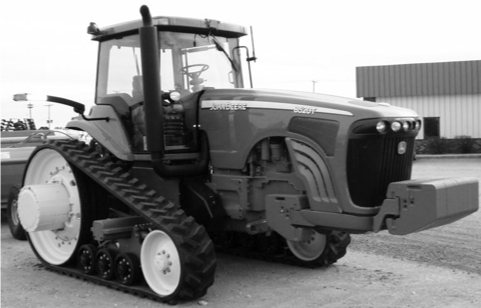

III. ESPECIFICACIONES E INFORMACIÓN DE LOS TRACTORES DE ORUGAS SERIE 8000T/8RT
Datos generales
■ Producido de 1997 al presente
■ 220-360 CV
■ 324 pulgadas de longitud de vía (1997-2008)
■ Vía de 354 pulgadas de longitud (2009-presente)
Ancho de calibre
■ 60 pulg. – 88 pulg. Estándar (1997-2008)
■ 92 pulgadas - 120 pulgadas de ancho (1997-2008)
■ 72 pulg. – 120 pulg. Estándar (2009-presente)
■ 112 pulgadas – 160 pulgadas de ancho (2009-presente)
Información de servicio del sistema de seguimiento
Pares de alineación de la serie 8000T
■ Perno de ajuste 41 ft-lbs (55 Nm)
■ Tuerca de seguridad 120 ft-lbs (160 Nm)
Pares de torsión de la serie 8RT
■ Perno de ajuste de alineación 220 ft-lbs (300 Nm)
■ Tornillo de tapa de la placa de bloqueo de alineación 95 ft-lbs (130 Nm)
Pernos de rueda guía delantera 450 ft-lbs (610 Nm)
■ Apriete los pernos, vuelva a tensarlos y luego a apretarlos nuevamente.
Notas específicas de la máquina
Serie 8000T
Las máquinas pueden presentar problemas con bujes desgastados y dificultad para mover el mecanismo de ajuste de la rueda guía delantera. Si las orejetas guía están desgastadas en un lado y no se pueden alinear, la causa podría ser un desgaste en los bujes o un mecanismo de alineación atascado.
Si cambia de oruga, verifique que los bujes de la rueda guía delantera no estén desgastados más allá de las especificaciones de John Deere. Si lo están, reemplácelos o la alineación de las orugas podría no ser correcta.
Serie 8RT
La rueda motriz debe estar correctamente colocada en el eje para una alineación correcta. Si el ajuste de alineación requiere más de 3 vueltas descentradas, verifique la posición correcta tanto del chasis central como de la rueda motriz.
La rueda motriz debe estar a 1/8 de pulgada de la posición adecuada como se muestra en el manual del operador para alinear correctamente la pista.
III.1 SELECCIÓN DE VÍAS SERIE 8000T-8030T (324 PULG. DE CIRCUNFERENCIA)
Los tractores de la serie 8000T-8030T de John Deere ofrecían 2 anchos de base de tren de rodaje y fueron los primeros tractores con orugas de goma ofrecidos por John Deere para el mercado agrícola. Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La presión de tensión de las orugas debe mantenerse a aproximadamente 2750 psi (19 000 kPa). Esto genera una tensión de aproximadamente 12 000 lb (5450 kg). Las alarmas de alta y baja presión advierten al operador sobre posibles problemas. Se debe mantener una tensión correcta de la oruga para evitar la sobretensión o el deslizamiento de la oruga hacia las ruedas motrices. Consulte el Manual de Operación y Mantenimiento (OMM) para conocer los procedimientos para mantener la tensión de la oruga correctamente. Modelos 8000T-8030T [circunferencia de vía de 324 in (8230 mm)]: 8100T 8200T 8300T 8400T 8110T 8210T 8310T 8410T 8120T 8220T 8320T 8420T 8520T 8130T 8230T 8330T 8430T 8530T
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS GUÍA | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| 631-1608 | 16 pulgadas (406 mm) | 1,34 pulgadas (34 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 631-1803 | 18 pulgadas (457 mm) | 1,26 pulgadas (32 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 631-3040 | 30 pulgadas (762 mm) | 1,26 pulgadas (32 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 631-2503 | 25 pulgadas (635 mm) | 1,26 pulgadas (32 mm) | 48 | 78 | 2,6 pulgadas (66 mm) | 8,5 pulgadas (216 mm) |
| F25AT02942 | 25 pulgadas (635 mm) | 1,26 pulgadas (32 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| F30AT02943 | 30 pulgadas (762 mm) | 1,26 pulgadas (32 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 651-1604 | 16 pulgadas (406 mm) | 1,6 pulgadas (41 mm) | 48 | 48 (derecha) | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 651-1605 | 16 pulgadas (406 mm) | 1,6 pulgadas (41 mm) | 48 | 48 (izq.) | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 651-1804 | 18 pulgadas (457 mm) | 1,6 pulgadas (41 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 651-1823 | 18 pulgadas (457 mm) | 1,53 pulgadas (39 mm) | 48 | 48 (derecha) | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 651-1824 | 18 pulgadas (457 mm) | 1,53 pulgadas (39 mm) | 48 | 48 (izq.) | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 651-2504 | 25 pulgadas (635 mm) | 1,6 pulgadas (41 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
| 651-3039 | 30 pulgadas (762 mm) | 1,6 pulgadas (41 mm) | 48 | 96 | 2,6 pulgadas (66 mm) | 6,9 pulgadas (175 mm) |
III.2 SELECCIÓN DE VÍAS SERIE 8RT (354 DE CIRCUNFERENCIA)
La serie 8RT ofrece un diseño de tren de rodaje completamente nuevo e incorpora un sistema de suspensión neumática que mejora la conducción, reduce la vibración y reduce los costos de mantenimiento.Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La presión de tensión de las orugas debe mantenerse a 2950 psi (20 339 kPa). Esto genera una tensión de aproximadamente 16 000 lb (7257 kg). La presión de tensión de las orugas se puede monitorear mediante la pantalla del monitor del tractor en la mayoría de los tractores de la serie 8RT. Las alarmas de alta y baja presión advierten al operador sobre posibles problemas.
Se debe mantener una presión de tensión correcta de la oruga para evitar una tensión excesiva o que la oruga patine hacia las ruedas motrices. Consulte el Manual de operación y mantenimiento (OMM) para conocer los procedimientos para mantener adecuadamente la tensión de la oruga.
Modelos 8RT [circunferencia de vía de 354 in (8992 mm)]:
8295RT 8310RT 8320RT 8335RT 8345RT 8360RT 8370RT
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS GUÍA | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| F16AY02946 | 16 pulgadas (406 mm) | 1,46 pulgadas (37 mm) | 46 | 50 (derecha) | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F16AY02947 | 16 pulgadas (406 mm) | 1,46 pulgadas (37 mm) | 46 | 50 (izq.) | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F16AY03238 | 16 pulgadas (406 mm) | 1,46 pulgadas (37 mm) | 46 | 100 | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F18AY02951 | 18 pulgadas (457 mm) | 1,46 pulgadas (37 mm) | 46 | 100 | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F24AY03010 | 24 pulgadas (609 mm) | 1,46 pulgadas (37 mm) | 46 | 100 | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F25AY03012 | 25 pulgadas (635 mm) | 1,46 pulgadas (37 mm) | 46 | 100 | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F30AY03014 | 30 pulgadas (762 mm) | 1,46 pulgadas (37 mm) | 46 | 100 | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F25AY02952 | 25 pulgadas (635 mm) | 1,46 pulgadas (37 mm) | 46 | 100 | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| F30AY02953 | 30 pulgadas (762 mm) | 1,46 pulgadas (37 mm) | 46 | 100 | 2,6 pulgadas (66 mm) | 7,30 pulgadas (185 mm) |
| E16AY02944 | 16 pulgadas (406 mm) | 1,73 pulgadas (44 mm) | 46 | 50 (derecha) | 2,8 pulgadas (71 mm) | 7,30 pulgadas (185 mm) |
| E16AY02945 | 16 pulgadas (406 mm) | 1,73 pulgadas (44 mm) | 46 | 50 (izq.) | 2,8 pulgadas (71 mm) | 7,30 pulgadas (185 mm) |
| E16AY03237 | 16 pulgadas (406 mm) | 1,73 pulgadas (44 mm) | 46 | 100 | 2,8 pulgadas (71 mm) | 7,30 pulgadas (185 mm) |
| E18AY02948 | 18 pulgadas (457 mm) | 1,73 pulgadas (44 mm) | 46 | 100 | 2,8 pulgadas (71 mm) | 7,30 pulgadas (185 mm) |
| E25AY03011 | 25 pulgadas (635 mm) | 1,65 pulgadas (42 mm) | 46 | 100 | 2,8 pulgadas (71 mm) | 7,30 pulgadas (185 mm) |
| E30AY03013 | 30 pulgadas (762 mm) | 1,65 pulgadas (42 mm) | 46 | 100 | 2,8 pulgadas (71 mm) | 7,30 pulgadas (185 mm) |
III.3 ANCHO DE PISTA vs Matriz de Aplicación
| Matriz | DESCRIPCIÓN DE LA APLICACIÓN/FUNCIONAMIENTO | 16 pulgadas (406 mm) | 18 pulgadas y 24 pulgadas (457 mm y 607 mm) | 25 pulgadas y 30 pulgadas (635 mm y 762 mm) |
|---|---|---|---|---|
| Condiciones de campo | Mínima perturbación del suelo/Bermas | Está bien usarlo | Está bien usarlo | Recomendado |
| Frío extremo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| En aplicaciones de surcos | Está bien usarlo | Está bien usarlo | No recomendado | |
| Campos cortos, aplicaciones que requieren mucho torneado. | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Cultivo en terreno llano, pendientes de hasta 10% | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Aplicaciones en pendientes laterales moderadas, pendientes de 10 a 25% | No recomendado | Está bien usarlo | Está bien usarlo | |
| Aplicaciones en pendientes laterales severas, pendientes mayores a 25% | No recomendado | No recomendado | Está bien usarlo | |
| Viajes por carretera | Pequeña cantidad de carreteras, la mayoría de las distancias de campo y viaje dentro de un radio de 5 millas | Está bien usarlo | Está bien usarlo | Está bien usarlo |
| Cantidad moderada de recorrido por carretera, la mayoría de las distancias de campo y viaje entre un radio de 5 y 10 millas | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Alto volumen de viajes por carretera, generalmente viajes de más de 10 millas | No recomendado | Está bien usarlo | Recomendado | |
| Aplicaciones | Labranza primaria (desgarramiento profundo, arado cincel, etc.) | No recomendado | Está bien usarlo | Recomendado |
| Labranza secundaria (cultivador de campo, disco, rodillo, etc.) | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Arado de rodillos completamente montado | No recomendado | Está bien usarlo | Recomendado | |
| Sembradora de cultivos en hileras | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Sembradora neumática | No recomendado | Está bien usarlo | Recomendado | |
| Tanque de estiércol | No recomendado | Está bien usarlo | Está bien usarlo | |
| Carro de granos | No recomendado | Está bien usarlo | Está bien usarlo | |
| Arado de tejas | No recomendado | Está bien usarlo | Está bien usarlo | |
| Pulverización | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Empacando heno | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Picadora de tallos/cortadora de maleza | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Cultivador de hortalizas | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Cuchilla delantera – Ensilaje | No recomendado | Está bien usarlo | Está bien usarlo | |
| Cosechadora de forraje | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Preparación de la nieve | No recomendado | Está bien usarlo | Está bien usarlo | |
| Raspador agrícola | No recomendado | Está bien usarlo | Está bien usarlo | |
| Raspador comercial | No recomendado | No recomendado | Está bien usarlo | |
| Silvicultura | No recomendado | Está bien usarlo | Está bien usarlo | |
| Aplicaciones no agrícolas | No recomendado | Está bien usarlo | Está bien usarlo |
III.4 PISTA OEM / Referencia cruzada del mercado de accesorios
| Modelos | N.º de pieza | JOHN DEERE N.º de pieza | ANCHO DE PISTA |
|---|---|---|---|
| Series 8000T a 8030T | 631-1608 | R241742 | 16 pulgadas (406 mm) |
| 631-1803 | R241743 | 18 pulgadas (457 mm) | |
| 631-2509 | R241745 | 25 pulgadas (635 mm) | |
| 631-3040 / 631-3012 | R292528 / R241747 | 30 pulgadas (762 mm) | |
| F25AT02942 | R545939 | 25 pulgadas (635 mm) | |
| F30AT02943 | R545938 | 30 pulgadas (762 mm) | |
| 651-1604 (RH) | R222974 | 16 pulgadas (406 mm) | |
| 651-1605 (izq.) | R222975 | 16 pulgadas (406 mm) | |
| 651-1804 | R222976 | 18 pulgadas (457 mm) | |
| 651-1823 (RH) | R312148 | 18 pulgadas (457 mm) | |
| 651-1824 (LH) | R312149 | 18 pulgadas (457 mm) | |
| 651-2504 | R241750 | 25 pulgadas (635 mm) | |
| 651-3039 / 651-3040 | R292531 / R292528 | 30 pulgadas (762 mm) | |
| Serie 8RT | F16AY02946 / 631-1627 | R545853 / R266184 | 16 pulgadas (406 mm) |
| F16AY02947 / 631-1630 | R545852 / R266185 | 16 pulgadas (406 mm) | |
| F16AY03238 | N / A | 16 pulgadas (406 mm) | |
| F18AY02951 / 631-1819 | R545856 / R266187 | 18 pulgadas (457 mm) | |
| F24AY03010 / 631-2401 | R545860 / R265475 | 24 pulgadas (609 mm) | |
| F25AY03012 / 631-2524 | R545861 / R272485 | 25 pulgadas (635 mm) | |
| F30AY03014 / 631-3032 | R545863 / R265476 | 30 pulgadas (762 mm) | |
| F25AY02952 | R545865 | 25 pulgadas (635 mm) | |
| F30AY02953 | R545866 | 30 pulgadas (762 mm) | |
| E16AY02944 / 651-1628 | R545855 / R266188 | 16 pulgadas (406 mm) | |
| E16AY02945 / 651-1629 | R545854 / R266189 | 16 pulgadas (406 mm) | |
| E16AY03237 | R563760 | 16 pulgadas (406 mm) | |
| E18AY02948 / 651-1820 | R545859 / R266190 | 18 pulgadas (457 mm) | |
| E25AY03011 / 651-2525 | R545862 / R265477 | 25 pulgadas (635 mm) | |
| E30AY03013 / 651-3033 | R545864 / R265478 | 30 pulgadas (762 mm) |

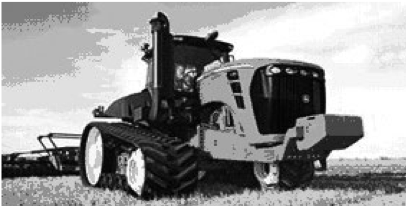

IV. ESPECIFICACIONES E INFORMACIÓN DE LOS TRACTORES DE ORUGAS DE LA SERIE 9000T/9RT
Datos generales
■ Producido de 1999 a la actualidad
■ 375-560 CV
■ Vía de 378 pulgadas de longitud (1999-2006)
■ 387 pulgadas de longitud de vía (2007-presente)
Ancho de calibre
■ Ancho de vía de 106 pulgadas (1999-presente)
Información de servicio del sistema de seguimiento
Serie 9000T-9020T
■ No hay ajuste de alineación disponible
■ Pernos tensores delanteros 450 ft-lbs (610 Nm)
■ Apriete los pernos una vez antes de retirarlos de los soportes y una segunda vez después de volver a tensarlos.
Serie 9030T/9RT
■ Tornillo de tapa de la placa de bloqueo de alineación 95 ft-lbs (130 Nm)
■ Perno de ajuste de alineación 220 ft-lbs (300 Nm)
■ Pernos tensores delanteros 790 ft-lbs (1070 Nm)
■ Pernos de rueda motriz/rodillo intermedio 330 ft-lbs (450 Nm)
■ Apriete los pernos una vez antes de retirarlos de los soportes y una segunda vez después de volver a tensarlos.
Notas específicas de la máquina
Serie 9000T-9020T
Esta máquina no cuenta con ajuste de alineación de orugas. Las orugas que presenten desalineación después de la instalación pueden presentar desgaste durante el rodaje. Sin embargo, las grandes diferencias de temperatura entre el interior y el exterior de las orejetas guía no son normales y deben investigarse.
■ Verifique que los tensores delanteros tengan la misma circunferencia y posiblemente cámbielos si no son iguales desde el interior hasta el exterior.
■ Verifique el desgaste de las ruedas motrices. Un desgaste desigual de las ruedas motrices puede provocar que las orugas se desplacen hacia la rueda motriz con menor desgaste.
■ Si ambas pistas están entrando o ambas están saliendo, puede ser útil intercambiar las pistas de un lado a otro para intentar igualar el desgaste y posiblemente centrar mejor las pistas.
■ Si solo una pista está desalineada, inspeccione el marco y el eje para detectar signos de dobladura.
Si después de estas comprobaciones persiste una desalineación significativa, solicite al cliente que se ponga en contacto con el concesionario John Deere y abra un caso DTAC relacionado con la desalineación de las orugas. Deere cuenta con procedimientos y métodos para investigar el problema con mayor profundidad.
Serie 9030T-9RT
Esta máquina cuenta con un sistema de ajuste de la alineación de las orugas. Revíselo y ajústelo periódicamente, y siempre que reemplace o cambie las orugas.
IV.1 SELECCIÓN DE VÍAS SERIE 9000T-9020T (378 PULG. DE CIRCUNFERENCIA)
Toda operación exige eficiencia y fiabilidad. Para equilibrar la vida útil de las orugas, la flotación y la compactación, ofrecemos una gama de orugas para adaptar su tractor a sus necesidades.
Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La presión de tensión de las orugas debe mantenerse a 2950 psi (20 339 kPa). Esto genera una tensión de aproximadamente 10 000 kg (22 000 lb). Las alarmas de alta y baja presión advierten al operador sobre posibles problemas.
Se debe mantener la tensión correcta de las orugas para evitar la sobretensión o el deslizamiento de las orugas hacia las ruedas motrices. Consulte el Manual de Operación y Mantenimiento (OMM) del tractor para conocer los procedimientos para mantener la tensión de las orugas correctamente.
Modelos 9000T-9020T
[Circunferencia de la vía de 378 pulgadas (9601 mm)]:
9300T 9400T 9320T 9420T 9520T 9620T
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS GUÍA | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| 633-3019 | 30 pulgadas (762 mm) | 1,45 pulgadas (37 mm) | 54 | 92 | 2,8 pulgadas (71 mm) | 8,4 pulgadas (213 mm) |
| 633-3606 | 36 pulgadas (914 mm) | 1,45 pulgadas (37 mm) | 54 | 92 | 2,8 pulgadas (71 mm) | 8,4 pulgadas (213 mm) |
| 653-3010 | 30 pulgadas (762 mm) | 1,6 pulgadas (41 mm) | 54 | 92 | 2,9 pulgadas (74 mm) | 8,4 pulgadas (213 mm) |
| 653-3601 | 36 pulgadas (914 mm) | 1,6 pulgadas (41 mm) | 54 | 92 | 2,9 pulgadas (74 mm) | 8,4 pulgadas (213 mm) |
IV.2 SERIE 9030T-9RT (387 EN CIRCUNFERENCIA) SELECCIÓN DE VÍAS
La serie 9030T-9RT ofrece un diseño de tren de rodaje completamente nuevo e incorpora un sistema de suspensión neumática que mejora la conducción, reduce la vibración y reduce los costos de mantenimiento.
Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La presión de tensión de las orugas debe mantenerse a 2950 psi (20 339 kPa). Esto genera una tensión de aproximadamente 11 800 kg (26 000 lb). La presión de tensión de las orugas se puede controlar mediante la pantalla del monitor del tractor en la mayoría de los tractores de las series 9030T/9RT. Las alarmas de alta y baja presión advierten al operador sobre posibles problemas.
Se debe mantener la tensión correcta de las orugas para reducir su daño. Consulte el Manual de Operación y Mantenimiento (OMM) del tractor para conocer los procedimientos para mantener la tensión de las orugas correctamente.
Modelos 9030T-9RT [circunferencia de vía de 387 in (9830 mm)]:
9430T 9530T 9630T 9460RT 9470RT 9510RT 9520RT 9560RT 9570RT 9460RT Raspador especial 9470RT Raspador especial 9510RT Raspador especial 9520RT Raspador especial 9560RT Raspador especial 9570RT Raspador especial
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS GUÍA | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| F30AV03020 | 30 pulgadas (762 mm) | 1,46 pulgadas (37 mm) | 50 | 88 | 2,6 pulgadas (66 mm) | 9,0 pulgadas (228 mm) |
| F36AV03022 | 36 pulgadas (914 mm) | 1,46 pulgadas (37 mm) | 50 | 88 | 2,6 pulgadas (66 mm) | 9,0 pulgadas (228 mm) |
| F30AV02955 | 30 pulgadas (762 mm) | 1,46 pulgadas (37 mm) | 50 | 88 | 2,6 pulgadas (66 mm) | 9,0 pulgadas (228 mm) |
| E30AV03019 | 30 pulgadas (762 mm) | 1,73 pulgadas (44 mm) | 50 | 88 | 2,9 pulgadas (74 mm) | 9,0 pulgadas (228 mm) |
| E36AV03021 | 36 pulgadas (914 mm) | 1,73 pulgadas (44 mm) | 50 | 88 | 2,9 pulgadas (74 mm) | 9,0 pulgadas (228 mm) |
| E30AV02954 | 30 pulgadas (762 mm) | 1,73 pulgadas (44 mm) | 50 | 88 | 2,3 pulgadas (58 mm) | 9,0 pulgadas (228 mm) |
V. ESPECIFICACIONES E INFORMACIÓN DE SELECCIÓN DE PISTAS DE LA SERIE 8RX
La serie 8RX ofrece una amplia gama de configuraciones de orugas y ejes, opciones de espaciado entre bandas y anchos de banda. El espaciado entre bandas de los ejes puede ajustarse en anchos de vía de 76″ (193 cm), 80″ (203,2 cm), 88″ (223,5 cm) o 120″ (304,8 cm).
Datos generales
■ Producido a partir de 2020
■ 310-410 CV
■ Longitud de vía de 210″, delantera
■ 252″ Longitud de vía, trasera
Ancho de calibre
■ 76″ (193 cm)
■ 80″ (203,2 cm)
■ 88″ (223,5 cm)
■ 120″ (304,8 cm)
Información de servicio del sistema de seguimiento
■ Tornillos de tapa de la placa de bloqueo de alineación de 95 ft lbs (130 Nm)
■ Perno de ajuste de alineación de 220 ft lbs (300 Nm)
■ Pernos tensores de 360 ft-lbs (490 Nm)
■ Pernos del rodillo intermedio de 235 ft lbs (320 Nm)
Notas específicas de la máquina
La acumulación de material en la rueda dentada motriz y los rodillos antivibratorios de la carcasa de la oruga puede ser más grave en aplicaciones con suelo húmedo o residuos vegetales o de cultivo pegajosos. La serie 8RX está equipada con rascadores en la rueda motriz y el rodillo tensor trasero, que deben ajustarse a una separación uniforme de 3 mm (1/8 pulg.) para minimizar la acumulación de material y evitar daños en la carcasa interna de la oruga.
Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La presión de tensión de las orugas debe mantenerse a 2950 psi (20 339 kPa), lo que genera una tensión de aproximadamente 16 000 lb (7270 kg). Consulte el Manual de Operación y Mantenimiento (OMM) del tractor para conocer los procedimientos para mantener la tensión de las orugas correctamente.
La serie 8RX también tiene restricciones de velocidad que dependen del peso de la carga y la duración del recorrido. Si no se siguen estas recomendaciones al pie de la letra, se pueden producir daños en las orugas. Consulte el Manual de Operación y Mantenimiento (OMM) del tractor para obtener más información.
Modelos de tractores de la serie 8RX
8310RX 8340RX 8370RX 8410RX
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS DE TRANSMISIÓN | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| F16CD03572 | 16 pulgadas (406 mm) | 1,28 pulgadas (32,5 mm) | 35 | 70 | 1,1 pulgadas (30 mm) | 6,0 pulgadas (152 mm) |
| F18CD03570 | 18 pulgadas (457 mm) | 1,28 pulgadas (32,5 mm) | 35 | 70 | 1,6 pulgadas (41 mm) | 6,0 pulgadas (152 mm) |
| F24CD03574 | 24 pulgadas (610 mm) | 1,28 pulgadas (32,5 mm) | 35 | 70 | 1,6 pulgadas (41 mm) | 6,0 pulgadas (152 mm) |
| F16CA03571 | 16 pulgadas (406 mm) | 1,28 pulgadas (32,5 mm) | 42 | 84 | 1,1 pulgadas (30 mm) | 6,0 pulgadas (152 mm) |
| F18CA03569 | 18 pulgadas (457 mm) | 1,28 pulgadas (32,5 mm) | 42 | 84 | 1,6 pulgadas (41 mm) | 6,0 pulgadas (152 mm) |
| F24CA03573 | 24 pulgadas (610 mm) | 1,28 pulgadas (32,5 mm) | 42 | 84 | 1,6 pulgadas (41 mm) | 6,0 pulgadas (152 mm) |
| F30CA03717 | 30 pulgadas (762 mm) | 1,28 pulgadas (32,5 mm) | 42 | 84 | 1,6 pulgadas (41 mm) | 6,0 pulgadas (152 mm) |
VI. ESPECIFICACIONES E INFORMACIÓN DE SELECCIÓN DE VÍAS DE LA SERIE 9RX ANCHA (270 PULGADAS DE CIRCUNFERENCIA)
La serie 9RX Wide ofrece un diseño de tren de rodaje con tracción positiva de 4 orugas completamente nuevo
Datos generales
■ Producido a partir de 2016
■ 470-640 CV
■ Pista de 270 pulgadas de longitud
Ancho de calibre
■ Ancho de vía de 87 pulgadas (221,8 cm)
■ Ancho de vía de 120 pulgadas (304,8 cm) (modelo 2019 en adelante)
Información de servicio del sistema de seguimiento
■ Tornillo de tapa de la placa de bloqueo de alineación 95 ft-lbs (130 Nm)
■ Perno de ajuste de alineación 220 ft-lbs (300 Nm)
■ Pernos tensores 790 ft-lbs (1070 Nm)
■ Pernos del rodillo intermedio (anchos) 330 ft-lbs (450 Nm)
Notas específicas de la máquina
La acumulación de material en la rueda dentada motriz puede ser más frecuente en aplicaciones con suelo húmedo o residuos de cultivo/plantas pegajosos. La serie 9RX ancha está equipada con rascadores de rueda motriz, que deben ajustarse a una separación uniforme de 3 mm (1/8 pulg.) para minimizar la acumulación de material y evitar daños en la carcasa interna de la oruga.
Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La presión de tensión de las orugas debe mantenerse a 2900 psi (20 000 kPa). Esto genera una tensión de aproximadamente 18 000 lb (8160 kg). La presión de tensión de las orugas se puede controlar mediante la pantalla del monitor del tractor en los tractores de la serie 9RX anteriores.
Se debe mantener la tensión correcta de las orugas para reducir su daño. Consulte el Manual de Operación y Mantenimiento (OMM) del tractor para conocer los procedimientos para mantener la tensión de las orugas correctamente.
Modelos de la serie 9RX Wide [longitud de vía de 270 in (6832 mm)]:
9470RX 9490RX 9520RX 9540RX 9570RX 9590RX 9620RX 9640RX 9470RX Raspador Especial 9490RX Raspador Especial 9520RX Raspador Especial 9540RX Raspador Especial 9570RX Raspador Especial 9590RX Raspador Especial
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS DE TRANSMISIÓN | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| B30BH03053 | 30 pulgadas (762 mm) | 1,37 pulgadas (35 mm) | 45 | 90 | 2,0 pulgadas (50 mm) | 6,0 pulgadas (152 mm) |
| B36BH03047 | 36 pulgadas (914 mm) | 1,37 pulgadas (35 mm) | 45 | 90 | 2,0 pulgadas (50 mm) | 6,0 pulgadas (152 mm) |
| E30BH02877 | 30 pulgadas (762 mm) | 1,37 pulgadas (35 mm) | 45 | 90 | 2,0 pulgadas (50 mm) | 6,0 pulgadas (152 mm) |
| E36BH02897 | 36 pulgadas (914 mm) | 1,37 pulgadas (35 mm) | 45 | 90 | 2,0 pulgadas (50 mm) | 6,0 pulgadas (152 mm) |
| E30BH03054 | 30 pulgadas (762 mm) | 1,37 pulgadas (35 mm) | 45 | 90 | 1,6 pulgadas (40 mm) | 6,0 pulgadas (152 mm) |
VII. ESPECIFICACIONES E INFORMACIÓN DE SELECCIÓN DE VÍAS DE LA SERIE ESTRECHA 9RX (270 PULG. DE CIRCUNFERENCIA)
Los tractores de la serie 9RX Narrow también están equipados con trenes de rodaje estrechos diseñados que son ideales para aplicaciones de cultivos en hileras de 22, 30 y 40 pulgadas.
Datos generales
■ Producido a partir de 2017
■ 420-540 CV
■ Pista de 270 pulgadas de longitud
Ancho de calibre
■ 80 pulgadas (203,20 cm)
■ 88 pulgadas (60,96 cm)
■ 120 pulgadas (304,80 cm)
Información de servicio del sistema de seguimiento
■ Tornillo de tapa de la placa de bloqueo de alineación 95 ft-lbs (130 Nm)
■ Perno de ajuste de alineación 220 ft-lbs (300 Nm)
■ Pernos tensores 790 ft-lbs (1070 Nm)
■ Pernos del rodillo intermedio (estrechos) 236 ft-lbs (320 Nm)
Notas específicas de la máquina
La acumulación de material en la rueda dentada motriz puede ser más frecuente en aplicaciones con suelo húmedo o residuos vegetales o de cultivo pegajosos. La serie 9RX está equipada con rascadores de rueda motriz, que deben ajustarse a una separación uniforme de 3 mm (1/8 pulg.) para minimizar la acumulación de material y evitar daños en la carcasa interna de la oruga.
Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La tensión de las orugas debe mantenerse a 2900 psi (20 000 kPa). Esto genera una tensión de aproximadamente 18 000 lb (8160 kg). En los tractores de la serie 9RX anteriores, la tensión de las orugas se puede controlar mediante la pantalla del monitor del tractor. Es importante mantener una tensión correcta de las orugas para minimizar los daños. Consulte el Manual de Operación y Mantenimiento (OMM) del tractor para conocer los procedimientos para mantener la tensión de las orugas correctamente.
La serie 9RX estrecha tiene restricciones de velocidad que dependen del peso de la carga y la duración del recorrido. Si no se siguen estas recomendaciones, se pueden producir daños en las orugas. Consulte el manual del operador de su tractor para obtener más información.
Modelos de la serie 9RX Narrow [longitud de vía de 270 in (6832 mm)]:
9420RX 9470RX 9490RX 9520RX 9540RX
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS DE TRANSMISIÓN | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| E18BT03106 | 18 pulgadas (45,72 cm) | 1,37 pulgadas (35 mm) | 45 | 90 | 1,6 pulgadas (40 mm) | 6,0 pulgadas (152 mm) |
| E24BT03107 | 24 pulgadas (60,96 cm) | 1,37 pulgadas (35 mm) | 45 | 90 | 1,6 pulgadas (40 mm) | 6,0 pulgadas (152 mm) |
VIII. ESPECIFICACIONES E INFORMACIÓN DE SELECCIÓN DE PISTAS DE LA SERIE 9RX DE ALTA POTENCIA (282 PULGADAS DE CIRCUNFERENCIA)
La serie 9RX de alta potencia ofrece un diseño de tren de rodaje con tracción positiva de 4 orugas completamente nuevo.
Datos generales
■ Producido a partir de 2024
■ 710-830 CV
■ Pista de 282 pulgadas de longitud
Ancho de calibre
■ Ancho de vía de 88 pulgadas (223,5 cm) (solo para vías de 30 pulgadas)
■ Ancho de vía de 120 pulgadas (304,8 cm)
Información de servicio del sistema de seguimiento
■ Tornillo de tapa de la placa de bloqueo de alineación 95 ft-lbs (130 Nm)
■ Perno de ajuste de alineación 220 ft-lbs (300 Nm)
■ Pernos tensores 590 ft-lbs (800 Nm)
■ Pernos del rodillo intermedio 330 ft-lbs (450 Nm)
Notas específicas de la máquina
La acumulación de material en la rueda dentada motriz puede ser más frecuente en aplicaciones con suelo húmedo o residuos vegetales o de cultivo pegajosos. La serie 9RX de alta potencia está equipada con rascadores de rueda motriz, que deben mantenerse con una separación uniforme de 3 mm (1/8 pulg.) para minimizar la acumulación de material y reducir los daños internos a la carcasa de la oruga.
Las orugas se tensan mediante un acumulador de nitrógeno y un cilindro hidráulico. La presión de tensión de la oruga debe mantenerse a 2950 psi (20 339 kPa). Esto genera una tensión de la oruga de aproximadamente 23 000 lb (10 430 kg).
Se debe mantener la tensión correcta de las orugas para reducir su daño. Consulte el Manual de Operación y Mantenimiento (OMM) del tractor para conocer los procedimientos para mantener la tensión de las orugas correctamente.
Modelos de la serie 9RX HHP [longitud de vía de 282 in (7163 mm)]:
9710RX 9770RX 9830RX 9710RX Raspador Especial 9770RX Raspador Especial
| N.º de pieza | ANCHO DE PISTA | ESPESOR DE LA CARCASA | OREJETAS DE TRANSMISIÓN | BARRAS DE BANDA DE RODAMIENTO | ALTURA DE LA BARRA DE BANDA DE RODAMIENTO | PASO DE LA BARRA DE BANDA DE RODAMIENTO |
|---|---|---|---|---|---|---|
| B30CN03725 | 30 pulgadas (762 mm) | 1,37 pulgadas (35 mm) | 47 | 94 | 1,6 pulgadas (40 mm) | 6,0 pulgadas (152 mm) |
| B36CN03726 | 36 pulgadas (914 mm) | 1,37 pulgadas (35 mm) | 47 | 94 | 1,6 pulgadas (40 mm) | 6,0 pulgadas (152 mm) |
| E30CN03612 | 30 pulgadas (762 mm) | 1,37 pulgadas (35 mm) | 47 | 94 | 2,0 pulgadas (50 mm) | 6,0 pulgadas (152 mm) |
| E36CN03626 | 36 pulgadas (914 mm) | 1,37 pulgadas (35 mm) | 47 | 94 | 2,0 pulgadas (50 mm) | 6,0 pulgadas (152 mm) |
| E30CN03630 | 30 pulgadas (762 mm) | 1,37 pulgadas (35 mm) | 47 | 94 | 1,6 pulgadas (40 mm) | 6,0 pulgadas (152 mm) |
VIII.1 ANCHO DE PISTA vs Matriz de Aplicación
| Matriz | DESCRIPCIÓN DE LA APLICACIÓN/FUNCIONAMIENTO | 18 pulgadas (457 mm) | 24 pulgadas (610 mm) | 30 pulgadas (762 mm) | 36 pulgadas (914 mm) |
|---|---|---|---|---|---|
| Condiciones de campo | Mínima perturbación del suelo/Bermas | Está bien usarlo | Está bien usarlo | Está bien usarlo | Recomendado |
| Frío extremo | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| En aplicaciones de surcos | No recomendado | No recomendado | No recomendado | No recomendado | |
| Campos cortos, aplicaciones que requieren mucho torneado. | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Cultivo en terreno llano, pendientes de hasta 10% | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Aplicaciones en pendientes laterales moderadas, pendientes de 10 a 25% | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Pendientes mayores a 25% | No recomendado | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Viajes por carretera | Pequeña cantidad de carreteras, la mayoría de las distancias de campo y viaje dentro de un radio de 5 millas | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo |
| Cantidad moderada de recorrido por carretera, la mayoría de las distancias de campo y viaje entre un radio de 5 y 10 millas | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Alto volumen de viajes por carretera, generalmente viajes de más de 10 millas | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Aplicaciones | Labranza primaria (desgarramiento profundo, arado cincel, etc.) | No recomendado | No recomendado | Está bien usarlo | Está bien usarlo |
| Labranza secundaria (cultivador de campo, disco, rodillo, etc.) | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Arado de rodillos completamente montado | No recomendado | No recomendado | Está bien usarlo | Está bien usarlo | |
| Sembradora de cultivos en hileras | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Sembradora neumática | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Tanque de estiércol | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Carro de granos | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Arado de tejas | No recomendado | No recomendado | Está bien usarlo | Está bien usarlo | |
| Pulverización | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Empacando heno | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Picadora de tallos/cortadora de maleza | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Cultivador de hortalizas | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Cuchilla delantera – Ensilaje | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Cosechadora de forraje | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Preparación de la nieve | Está bien usarlo | No recomendado | Está bien usarlo | Está bien usarlo | |
| Raspador agrícola | No recomendado | No recomendado | Está bien usarlo | No recomendado | |
| Raspador comercial | No utilizar | No utilizar | Está bien usarlo | No recomendado | |
| Silvicultura | Está bien usarlo | Está bien usarlo | Está bien usarlo | Está bien usarlo | |
| Aplicaciones no agrícolas | No utilizar | No utilizar | Está bien usarlo | Está bien usarlo |
VIII.2 PISTA Referencia cruzada OEM / mercado de accesorios
| Modelos | N.º de pieza | JOHN DEERE N.º de pieza | ANCHO DE PISTA |
|---|---|---|---|
| Serie 9000T-9020T | 633-3019 | R257977 | 30 pulgadas |
| 653-3010 | R241748 | 30 pulgadas | |
| 633-3606 | R257978 | 36 pulgadas | |
| 653-3601 | R241749 | 36 pulgadas | |
| Serie 9030T-9RT | F30AV03020 / 633-3022 | R545867 / R242791 | 30 pulgadas |
| F36AV03022 / 633-3609 | R545870 / R242792 | 36 pulgadas | |
| F30AV02955 | R545872 | 30 pulgadas | |
| E30AV03019 / 653-3021 | R545868 / R242793 | 30 pulgadas | |
| E36AV03021 / 653-3608 | R545871 / R242794 | 36 pulgadas | |
| E30AV02954 / 693-3041 | R545869 / R292524 | 30 pulgadas | |
| Serie 8RX | F16CD03572 | TR120910 | 16 pulgadas |
| F18CD03570 | R571655 | 18 pulgadas | |
| F24CD03574 | R571656 | 24 pulgadas | |
| F16CA03571 | TR120911 | 16 pulgadas | |
| F18CA03569 | R571658 | 18 pulgadas | |
| F24CA03573 | R571659 | 24 pulgadas | |
| F30CA03717 | TR129219 | 30 pulgadas | |
| Serie 9RX | E18BT03106 | R565017 | 18 pulgadas |
| E24BT03107 | R565018 | 24 pulgadas | |
| B30BH03053 | R550588 | 30 pulgadas | |
| B36BH03047 | R550228 | 36 pulgadas | |
| E30BH02877 | R554229 | 30 pulgadas | |
| E36BH02897 | R554230 | 36 pulgadas | |
| E30BH03054 | R550589 | 30 pulgadas | |
| Serie 9RX de alta potencia | B30CN03725 | TR134902 | 30 pulgadas |
| B36CN03726 | TR134903 | 36 pulgadas | |
| E30CN03612 | TR134506 | 30 pulgadas | |
| E36CN03626 | TR134507 | 36 pulgadas | |
| E30CN03630 | TR119528 | 30 pulgadas |
IX. REPARACIÓN Y SUSTITUCIÓN DE ORUGAS DE CAUCHO
IX.1 REPARACIÓN Y SUSTITUCIÓN DE VÍAS
Para una vida útil más prolongada, las pistas deben repararse cuando:
■ Los cables están expuestos en la carcasa: los cables sueltos o que sobresalen de la carcasa deben recortarse para evitar dañar otros componentes.
■ Faltan orejetas de guía: hay kits de orejetas de guía atornillables disponibles
■ Barra de rodadura suelta: la parte suelta de la barra de rodadura debe recortarse para evitar dañar otros componentes.
IX.2 Criterios de sustitución de vías
Para un mejor rendimiento, las pistas deben reemplazarse cuando:
■ La altura de la barra de la banda de rodadura es inferior a 0,5 pulgadas (12 mm)
■ El deslizamiento de la vía al suelo supera constantemente los 10%
■ Faltan varias barras de la banda de rodadura (más de 3) en una fila
■ Faltan varias orejetas guía (más de 5) consecutivamente
■ Faltan 1 o más orejetas de transmisión
■ Las orejetas guía tienen un desgaste excesivo (50% de las orejetas guía están desgastadas)
■ El descarrilamiento se produce debido a orejetas guía desgastadas o faltantes
■ Los cables principales se han roto en el recorrido de la rueda (rotura a lo ancho de la carcasa)
■ Los cables se ven en la superficie interior de la pista.
■ El deslizamiento de la rueda motriz hacia la oruga es excesivo debido a que falta caucho ID o la superficie de caucho está endurecida/glaseada debido al deslizamiento de las ruedas motrices.
XI. Conclusión: Colabore con los expertos para sus orugas John Deere
Navegar por el mundo de las orugas de caucho John Deere puede ser complejo, pero con esta guía definitiva, ahora está mejor preparado para tomar una decisión informada. Elegir las orugas correctas es una inversión crucial para la eficiencia y la durabilidad de su equipo.
En Nissitrac, no solo vendemos orugas; ofrecemos soluciones. Nuestro equipo de expertos se apasiona por ayudarle a encontrar las orugas de goma perfectas para su modelo John Deere y sus necesidades operativas específicas. Comprendemos las exigencias de su trabajo y nos dedicamos a suministrar orugas que resistan las condiciones más difíciles.
Permítanos ayudarle a encontrar la combinación perfecta: Hable sobre sus necesidades con un especialista de Nissitrac ahora.
Elija la mejor opción para su John Deere. Elija Nissitrac y disfrute de una experiencia inigualable, productos de calidad y atención al cliente personalizada.
Comentarios
- Pistas de fricción Ag
- Pistas positivas de agricultura
- Sistemas de seguimiento de conversión
- Orugas para minicargadoras
- Pistas para mini cosechadoras
- Orugas para dumpers con transportador de orugas
- Pistas para pavimentadoras de asfalto
- Orugas de caucho que no dejan marcas
- Orugas para miniexcavadoras
- Personaliza tus pistas
Etiquetas
Pistas de plataformas aéreas
Orugas de caucho para uso agrícola
Pistas agrícolas
Orugas de caucho Case IH serie 9300
Oruga de caucho para cosechadora Case IH
Orugas de caucho Quadtrac de Case IH
Orugas de caucho Rowtrac de Case IH
Oruga de caucho CAT CTL
Oruga de goma para excavadora CAT
Oruga de caucho CAT MTL
Encuentra pistas de goma aptas
Identificar orugas de goma
Orugas de caucho John Deere
Orugas John Deere
Medir orugas de goma
Orugas de caucho New Holland T8 Smarttrax
Orugas de caucho New Holland T9 Smarttrax
Pistas que no dejan marcas
Orugas de caucho que no dejan marcas
Orugas de caucho para minicargadoras
Orugas para skidsteer
Orugas para minicargadoras
Orugas de caucho para tractores y cosechadoras
- +86-1555-000-4848
- [email protected]
- De lunes a viernes, de 09:00 a 18:00
Blogs relacionados
Encuentre las últimas actualizaciones y conocimientos comunes en la industria de las orugas de caucho.
